苯氧樹脂是一類以芳香族雙酚骨架為核心的高分子量線型熱塑性聚醚。它同時具備成膜性、附著力、韌性與熱加工能力，並可透過分子量、端基、共聚骨架與配方設計，延伸至銅箔基板、軟性覆銅板、電子封裝、電線電纜及碳纖／玻纖複合材料。本文以雙酚 A、雙酚 F、雙酚 S 與芴基雙酚四類結構方向為主軸，說明它們的性能傾向、應用場景，以及選型時必須核對的實測指標。
一、材料定位：熱塑加工與熱固配方的交集
苯氧樹脂可視為具有高分子量與多個羥基的線型熱塑性聚醚。主鏈通常含有芳香族環與醚鍵，鏈段上的羥基則有助於與金屬、玻纖、碳纖、環氧樹脂及其他極性材料形成良好的界面作用。
相較於低分子量環氧樹脂，苯氧樹脂本身通常不以高交聯密度固化為主要特徵，而是透過熱塑性鏈段提供成膜、抗衝擊與裂縫鈍化能力；當它與環氧樹脂共混時，則可作為增韌相或反應／非反應型改性組分使用。[1]
在高性能複材中，苯氧樹脂的價值並非只在於「提高韌性」。添加量、分子量、初始黏度、相容性、固化反應誘發的相分離，以及預浸料含浸過程中的流變行為，都會共同決定最終的層間韌性、玻纖／碳纖界面強度、模數與加工窗口。公開研究已顯示，苯氧熱塑性增韌劑可改善高交聯環氧複材的破壞韌性，但這類結果應視為特定配方與製程下的研究案例，不能直接套用至所有商業牌號。[2]
二、四種雙酚骨架的結構式
苯氧樹脂可用下列概念通式表示：
其中 Ar 代表不同的雙酚芳香族骨架，n 代表聚合度。實際產品可能因端基型態、分子量分布、雙酚異構體比例、共聚比例及製程而有所差異，因此以下結構式應理解為代表性重複單元，而非所有產品共用的唯一分子式。
1. 雙酚 A 型（BPA）：強韌、附著與成膜性能均衡

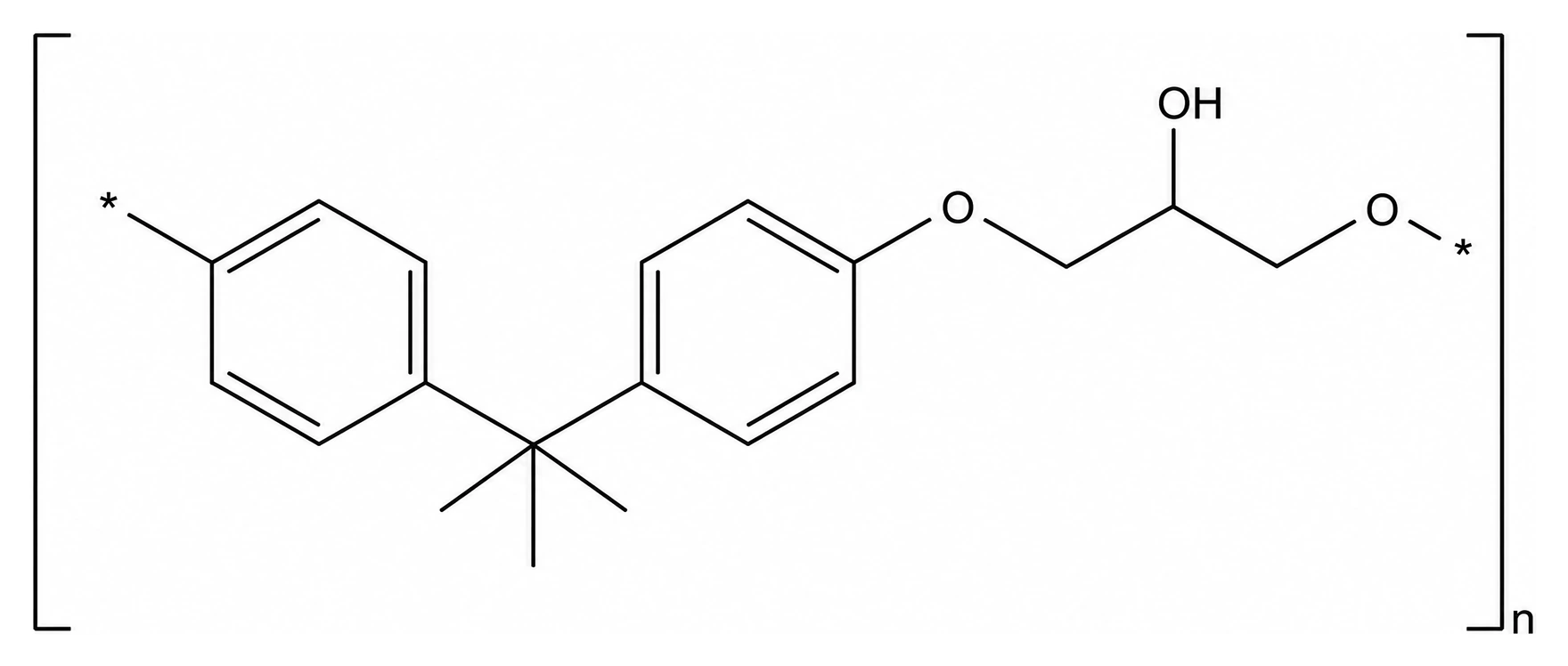

雙酚 A 型的代表性概念式為 –[–O–Ph–C(CH₃)₂–Ph–O–CH₂–CH(OH)–]n–，其中 Ph 表示芳香族苯環。BPA 骨架提供剛性芳香環與醚鍵、羥基之間的平衡，使材料具備良好的成膜性、機械韌性、基材附著與耐磨耗表現。
這類結構通常適合作為電子材料中的界面黏結與熱塑性增韌組分，也適合用於需要兼顧柔韌和強度的纖維複材預浸料。在銅箔基板、FCCL 或結構接著劑中，BPA 型可協助提高金屬／樹脂或纖維／樹脂界面的黏結力；在環氧封裝配方中，則可透過熱塑性鏈段吸收部分固化收縮與熱應力。
實際剝離強度、耐焊錫性與可靠度仍須配合樹脂比例、固化劑、填料與熱循環條件確認。
2. 雙酚 F 型（BPF）：以低黏度與含浸加工為主要設計方向

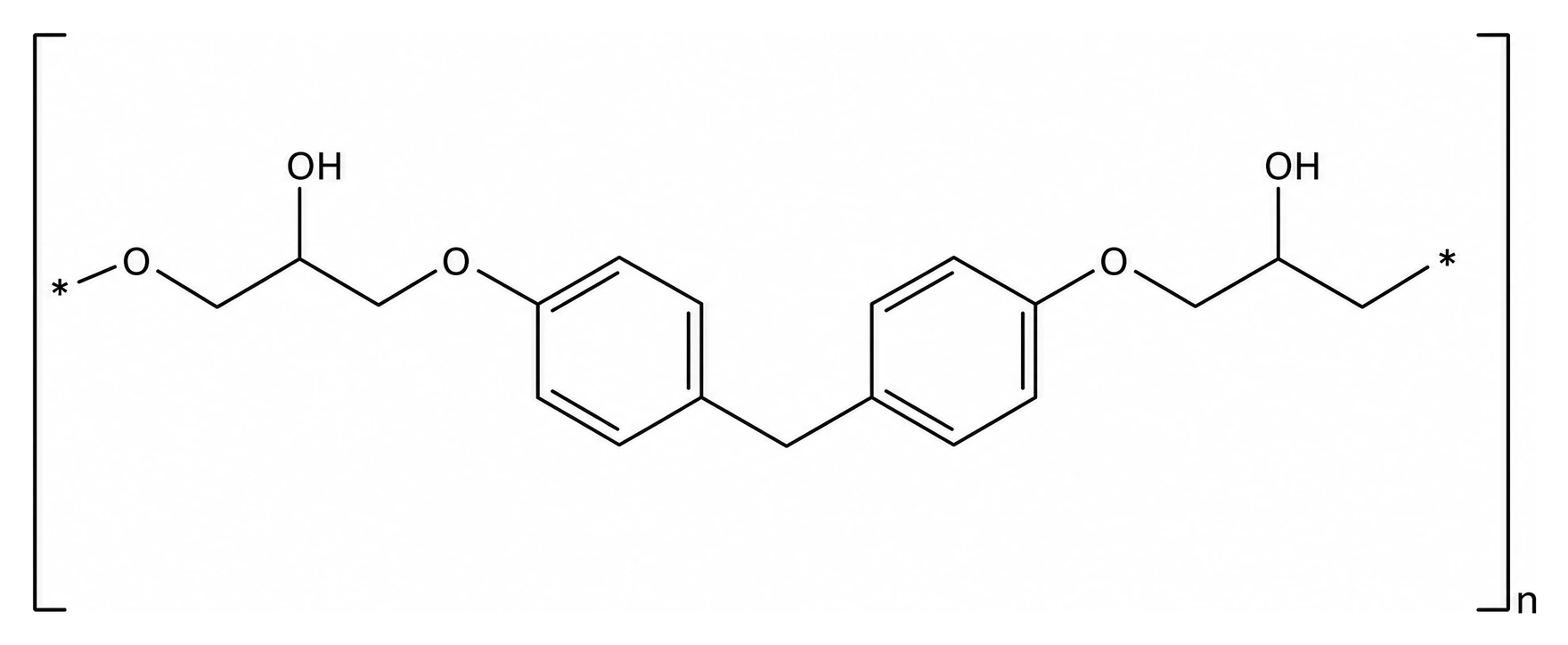

相較於含有異丙叉連接基的 BPA，BPF 使用亞甲基連接兩個芳香環。但其實際流動性與玻璃轉化溫度並不能只由單體名稱直接推定，還會受到分子量、異構體比例、端基與配方濃度影響。因此，BPF 型較適合被描述為低黏度／高含浸性的設計方向，而不是固定具有某一個 Tg 或黏度範圍。
在高密度壓合與纖維含浸應用中，BPF 型可作為改善樹脂流動、填孔與纖維束滲透的候選方案。對電子封裝而言，較低的加工黏度也有利於填料分散和狹小間隙填充；然而，當填料含量升高時，漿料黏度、沉降穩定性、脫泡效率與固化後熱膨脹，仍必須透過整體配方評估。
「雙酚 F」常縮寫為 BPF，因此把「雙酚芴」寫成 BPF／Fluorene 容易造成混淆。本文一律以「芴基雙酚」或 fluorene-based bisphenol 稱呼後者，避免與 bisphenol F 混用。
3. 雙酚 S 型（BPS）：高極性與高剛性設計方向

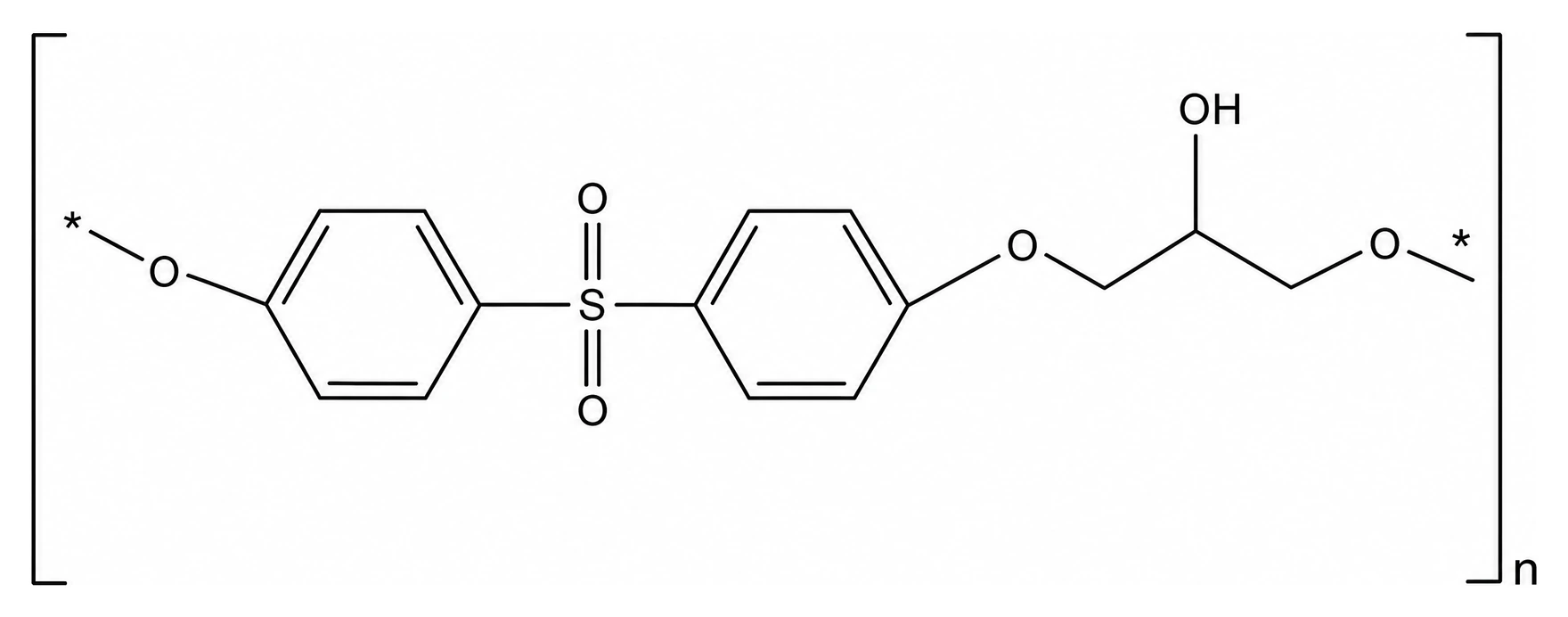

BPS 骨架引入磺醯基（–SO₂–），可提高鏈段的極性與結構剛性，因此常被納入高耐熱、高尺寸穩定或高模數的材料設計。需要注意的是，磺醯基同時可能影響吸水率、介電特性、熔融流動性與界面相容性；最終性能仍取決於聚合物分子設計、共混比例、填料與固化系統。
在 PCB／FCCL 中，BPS 型可作為提升耐熱與尺寸穩定性的候選骨架；在電子封裝與高溫接著領域，則可針對烘烤、回焊或熱循環環境進行配方設計。所謂耐焊錫或低熱膨脹，不應視為單一樹脂骨架的固有保證，而應以 TMA、DMA、TGA、熱循環與實際回焊測試驗證。
4. 芴基雙酚型：高剛性、高 Tg 與高頻材料的設計方向

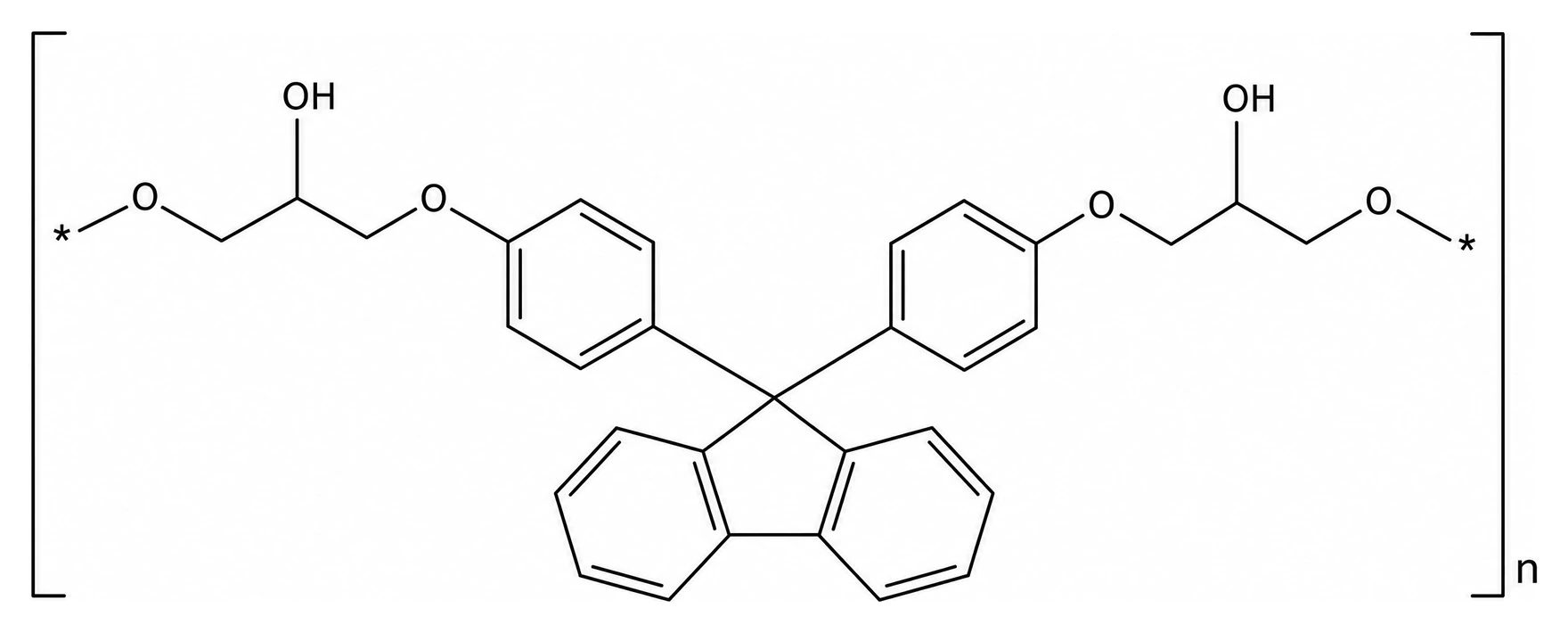

此處 Ar(fluorene) 表示含芴基稠合環的芳香族剛性骨架。芴基結構可提高鏈段剛性與分子形狀穩定性，因此常被用於高 Tg、高模數、低熱收縮或高頻高速材料的設計方向。
但「低介電」並非只由芴基名稱即可判定；介電常數（Dk）與介電損耗（Df）會受到極性基團、自由體積、吸水率、頻率、測試方法及複合配方共同影響。對高頻高速 PCB、FCCL、先進封裝或高尺寸穩定複材而言，芴基雙酚可作為高剛性骨架候選；選型時應同步確認 Dk／Df 的頻率依賴性、吸水率、Z 軸熱膨脹、Tg、模數、熱分解溫度與壓合流動窗口。
三、四類骨架的性能與應用對照
把上面四節濃縮成一張對照表。請注意「性能傾向」描述的是設計方向，不是各牌號的規格保證：
| 骨架方向 | 主要性能傾向 | 適合優先評估的應用 | 重要確認項目 |
|---|---|---|---|
| 雙酚 A 型 | 強度、韌性、附著與成膜較均衡 | FCCL、結構接著劑、環氧增韌、纖維複材 | 剝離強度、DMA、熱循環、相容性 |
| 雙酚 F 型 | 低黏度／高流動與含浸設計方向 | 高密度壓合、封裝填縫、纖維束含浸 | 熔融／溶液黏度、流變、填孔率、脫泡性 |
| 雙酚 S 型 | 高極性、高剛性與耐熱設計方向 | 耐回焊基板、高溫接著、特種電纜 | Tg、TMA、TGA、吸水率、介電性能 |
| 芴基雙酚型 | 高剛性、高 Tg、低熱尺寸變化設計方向 | 高頻高速板材、先進封裝、高階結構複材 | Dk／Df、Tg、Z-CTE、熱收縮、加工性 |
四、五大應用場景的選型指南
PCB 板材：先確立電性與熱尺寸，再談樹脂骨架
PCB 材料通常同時要求低介電損耗、低吸水、高剛性、低熱膨脹、良好銅箔剝離與耐回焊可靠度。芴基雙酚與 BPS 可作為高剛性與高耐熱的設計方向。
若產品還要求低鹵素或無鹵素，則必須從原料、阻燃系統、添加劑與製程全面管理，不能把低鹵素視為苯氧主鏈本身的固有特性。可優先評估的候選方向：MT-PD05、MT-PH10／12、MT-PSL14。
FCCL 軟板：成膜性、彎折可靠度與耐熱必須平衡
FCCL 軟板需要樹脂在薄膜狀態下保持均勻成膜、良好銅箔附著及反覆彎折可靠度，同時也要承受壓合、烘烤與回焊熱歷史。BPA 型適合提供成膜與附著的平衡，BPF 型可作為流動與含浸改善方向，BPS 型則可針對耐熱與尺寸穩定進行設計。
候選牌號方向為 MT-PO17／18、MT-PF08 與 MT-PS12。不宜直接宣稱其 Tg 或耐熱等級必然符合某一標準；應以薄膜厚度、銅箔粗糙度、剝離測試、彎折半徑、熱循環與回焊測試結果支撐。
電子封裝：低應力、附著與填料相容性是核心
封裝材料必須處理固化收縮、熱膨脹係數不匹配、填料高填充與窄間隙流動等問題。苯氧樹脂可透過熱塑性鏈段改善環氧體系的裂縫鈍化與界面韌性；但用量增加也可能提高初始黏度、改變固化相分離並降低交聯網絡比例，因此需要在低應力與加工性之間尋找平衡。[2]
MT-PX10 可定位為端環氧或高反應性方向的候選型號，MT-PS12 與 MT-PL08 則可分別作為耐熱或高剛性方向評估。實際選型應檢查黏度—溫度曲線、凝膠時間、填料沉降、Tg、CTE、吸水率、離子雜質與可靠度數據。
電線電纜：加工窗口、耐磨與低溫彎折同時管理
電線電纜塗層或包覆材料往往需要兼顧擠出／塗佈加工、耐磨耗、柔韌性、電氣絕緣與熱老化。BPF 型可作為低黏度和低溫加工方向，BPA 型可提供機械強度與成膜性。
若使用水性化產品，則應額外評估分散穩定性、乾燥速率、殘留水分、塗膜孔隙及長期電氣可靠度。MT-PO19W／19HW 可作為水性苯氧樹脂候選方向，MT-PF08 與 MT-PO18D 可作為低黏度／加工性方向比較。最終仍應以體積電阻率、介電強度、耐磨耗、低溫彎折、熱老化與耐化學品測試確認。
碳纖／玻纖複合材料：含浸效率與層間韌性需要共同最佳化
在碳纖與玻纖預浸料中，樹脂不僅要能進入纖維束，也要在儲存、裁切與壓合時維持適當的黏性與流動性。高分子量 BPA 型有利於成膜和抗衝擊；BPF 型可作為含浸與流動改善方向；BPS 與芴基雙酚則可用於提高耐熱、剛性與熱尺寸穩定。
公開研究指出，苯氧作為熱塑性增韌相可以改善高交聯環氧複材的破壞韌性，但黏度上升、相分離與纖維架構對分散狀態的影響，必須透過預浸料與層板實測評估。[2]候選方向為 MT-PO19／25 與 MT-PSL14。
五、應用領域對應的候選型號
為避免把商業牌號誤認為通用化學分類，下表把型號放在「候選方向」的位置，而不是寫成固定的性能保證：
| 應用領域 | 優先性能 | 建議骨架方向 | 候選型號 |
|---|---|---|---|
| PCB 板材 | 低 Dk／Df、低吸水、高剛性、銅箔附著 | 芴基雙酚、BPS、低鹵配方 | MT-PD05、MT-PH10／12、MT-PSL14 |
| FCCL 軟板 | 成膜、耐彎折、附著、耐熱 | BPA、BPF、BPS | MT-PO17／18、MT-PF08、MT-PS12 |
| 電子封裝 | 低應力、高附著、低 CTE、高耐熱 | 端環氧、BPS、芴基雙酚 | MT-PX10、MT-PS12、MT-PL08 |
| 電線電纜 | 流動、耐磨、柔韌、絕緣、熱老化 | BPF、BPA、水性化 | MT-PF08、MT-PO18D、MT-PO19W／19HW |
| 碳／玻纖複材 | 含浸、層間韌性、耐熱、尺寸穩定 | 高分子量 BPA、BPS、芴基雙酚 | MT-PO19／25、MT-PSL14 |
上表所列型號皆為候選評估方向；實際性能依供應商最新 TDS、批次與配方實測為準。完整型號規格請見苯氧樹脂產品頁。
六、實務選型：建立完整評估矩陣
苯氧樹脂的選型不宜只用 Tg 或軟化點作單一判斷。對電子材料，應將 Dk／Df、吸水率、離子雜質、CTE、銅箔剝離、耐回焊與熱循環列入同一矩陣；對複合材料，則應增加樹脂黏度—溫度曲線、含浸率、預浸料黏性、凝膠時間、層間剪切強度、Mode I／Mode II 破壞韌性與壓縮模數。
| 評估面向 | 建議量測或確認項目 | 對應的選型問題 |
|---|---|---|
| 熱性能 | DSC／DMA Tg、TGA、TMA、Z-CTE | 是否能承受回焊、烘烤及熱循環？ |
| 流變與加工 | 熔融黏度、溶液黏度、黏度—溫度曲線、凝膠時間 | 是否能填孔、含浸、脫泡與順利壓合？ |
| 界面與機械 | 銅箔剝離、搭接剪切、層間剪切、拉伸／彎曲 | 是否能維持基材界面與結構強度？ |
| 電性 | Dk、Df、體積電阻率、介電強度、離子雜質 | 是否適合高頻、高速與絕緣用途？ |
| 可靠度 | 回焊、熱循環、濕熱、吸水、低溫彎折、耐磨耗 | 長期使用與環境應力下是否穩定？ |
七、結語：骨架 × 分子量 × 配方 × 製程
苯氧樹脂的技術價值，在於它能以高分子量熱塑性骨架提供附著、成膜與韌性，再透過雙酚骨架、分子量、端基、共混比例與加工條件，調整流動性、耐熱性、剛性與電性。若以技術路線概括：BPA 型是強韌與附著的平衡基礎，BPF 型是低黏度與含浸加工方向，BPS 型是高極性與耐熱設計方向，芴基雙酚型則是高剛性、高 Tg 與高頻材料的設計方向。
然而，這些分類是材料設計的起點，而不是性能保證。尤其是低介電、低鹵素、耐焊錫、低熱膨脹與高可靠度等要求，必須由完整配方、製程條件及標準化實測共同確認。
本文中的結構式為代表性重複單元概念式；MT-P 系列型號、Tg、軟化點、介電或耐熱數據如需對外正式宣稱，應以對應供應商的最新技術資料、測試方法與批次數據為準。詳細性能請以最新 TDS、SDS、COA 與實際配方測試為準。
參考資料
- Toughened epoxy compositions，WO2019240897A1，2019-12-19。Google Patents
- Van Velthem, P.; Ballout, W.; Gabriel, S.; Pardoen, T.; Bailly, C. Synergy between Phenoxy and CSR Tougheners on the Fracture Toughness of Highly Cross-Linked Epoxy-Based Composites. Polymers (Basel), 2021。PMC8348717
